12W 1470nm 20W 980nm tolali ulangan diodli lazer, ajratib olinadigan kelebek diodli lazerli
Asosiy xususiyatlar:
- Elyaf yadrosi: 200um yoki 400um
- Ish tartibi: CW
- Ko'proq funksionallik
ilova:
- Ablatsiya terapiyasi
- Tibbiy tadqiqotlar
- Akademiya
Spetsifikatsiya
Element №:FC9814CB30
Mahsulot nomi: 980/1470nm 30W tolali ulangan diodli lazer
| Optik | Oddiy qiymat |
| Markaziy to'lqin uzunligi 1 | 980±10nm/＞/=20Vt |
| Markaziy to'lqin uzunligi 2 | 1470±10nm/＞/=12Vt |
| Ish rejimi | CW |
| Elyaf yadrosi | 200um yoki 400um |
| Elyaf raqamli diafragma | 0.22 NA |
| Elyaf uzunligi | 1m |
| tolali ulagich | SMA905-SMA905 |
| Elektr | |
| Ishlash oqimi Lth | ＜13A |
| Eshik oqimi Lth |
＜1A |
| Ishlash kuchlanishi Vop | ＜8V |
| Maqsadli nur | 650 nm |
| PD | ＜2000uA |
| Termistor | 3477/10kΩ |
| Termal | |
| Sinov harorati | 25 daraja |
| Saqlash harorati | -30~75 daraja |
Hajmi:

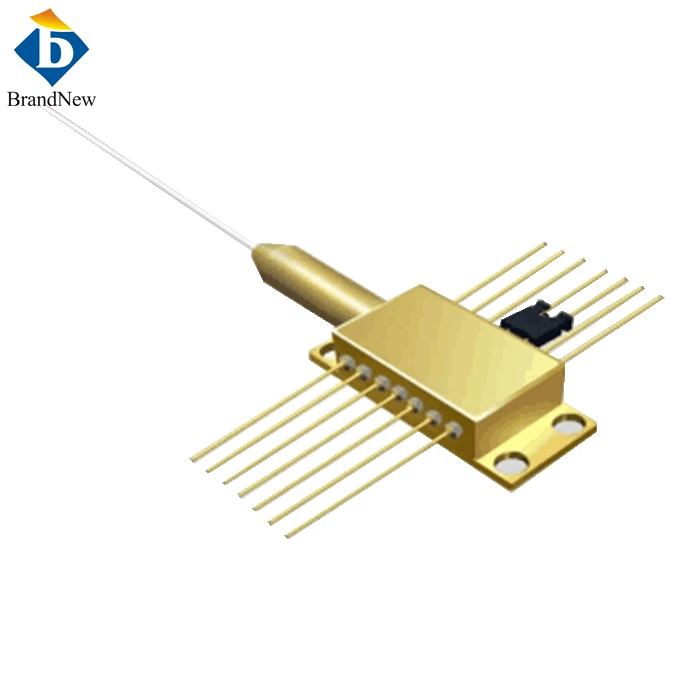

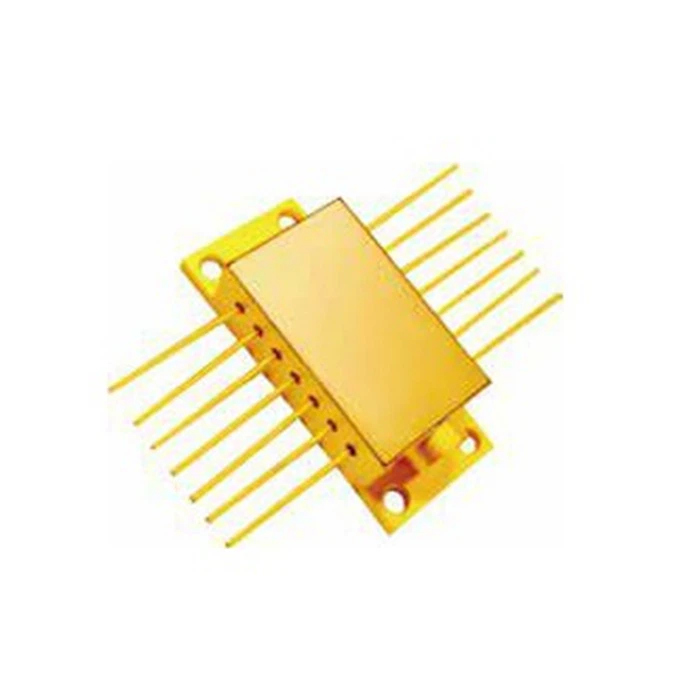

Odatda 14 ta elektr ulanish piniga ega va ko'pincha yuqori zichlikdagi optik tolali aloqa tizimlarida qo'llaniladi. Butterfly paketini ixcham tizimlarga integratsiya qilish oson va yuqori samarali, ixcham lazer manbalari uchun mashhur tanlovdir.
"Kapalak" to'plami ko'pincha telekommunikatsiya va qattiq holatda lazerli nasos ilovalari uchun tanlov formati bo'lib, juda yuqori issiqlik barqarorligi va tola bilan bog'langan integratsiyani taklif qiladi. Kelebek paketining eng keng tarqalgan konfiguratsiyasidan biri volfram-mis qotishmasidan (mis-volfram qotishmasi, WCu yoki CuW) yoki molibden-mis qotishmasidan (mis-molibden qotishmasi, MoCu yoki CuMo) tashkil topgan 14-pinli versiyadir. yuqori issiqlik o'tkazuvchanligiga ega. Paketdagi mavjud bo'sh joy termoelektrik sovutgich (TEC Cooler) yoki o'rnatilgan fotodiod kabi qo'shimcha komponentlarni joylashtirishi mumkin.
